型號：Swft S3

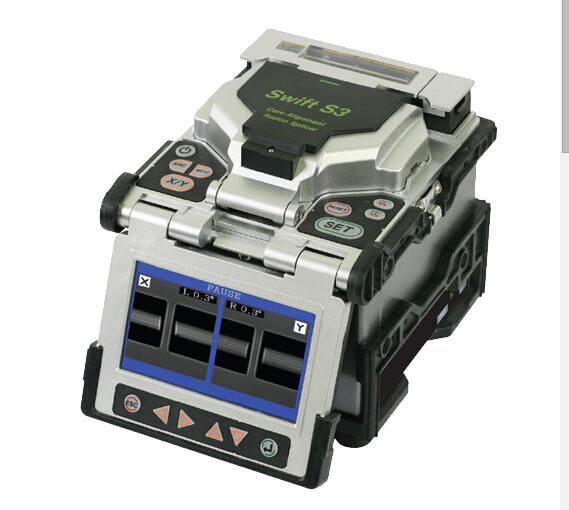

韓國日新Swft S3 纖芯對準光纖熔接機
Swift S3 是典型的纖芯對準光纖熔接機，可用于低損耗的中長范圍的光傳輸線路、LAN（局域網）、 CATV（有線電視網）、FTTx（光纖接入）等的熔接。而且小巧輕便、牢固耐用、電池使用壽命長。此外，4.3英寸的彩色觸摸顯示屏為用戶帶來便捷與高效的工作流程。
優勢及特征IPAS Technology Basis Core Alignment

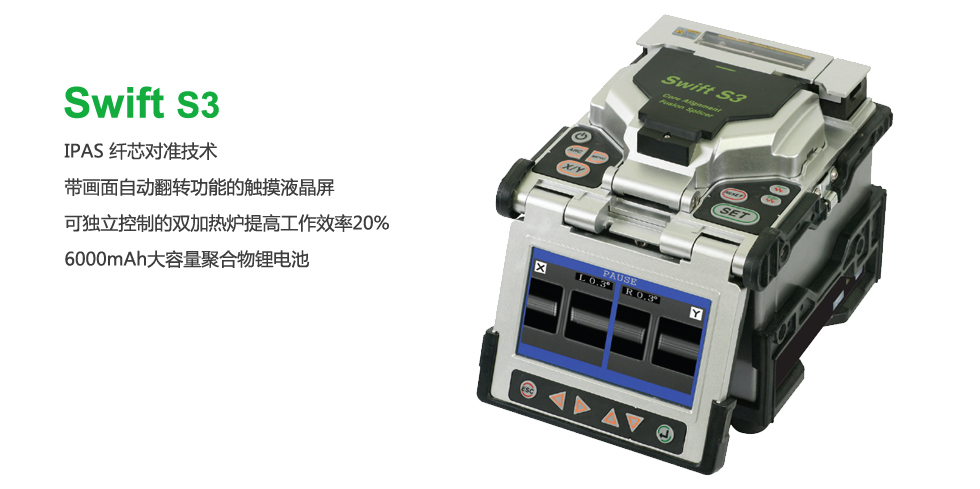

Swift-S3 是一臺采用IPAS（圖像分析對準系統）技術的纖芯對準熔接機
體積小巧、輕盈便捷
在當前的纖芯對準熔接機中，本熔接機小、輕、速度快。
l 尺寸 : 138(寬) x 160(長) x 135(高) l 重量 : 2.0kg l 熔接時間 : 9 seconds l 套管加熱: 26 seconds

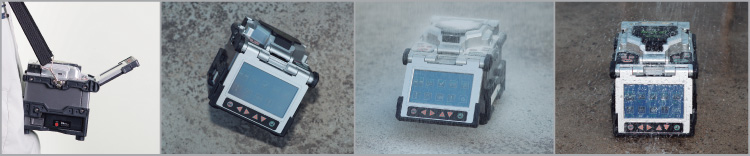

防震、防塵、防水
在惡劣的環境下也能保持穩定的性能
l 自由落體沖擊 : 76cm（從5個不同的方向） l 防水等級 : IPx2 l 防塵等級 : IP5x
大容量鋰聚合物蓄電池，電力強勁
標準電池能進行250次熔接和熱縮管加熱。
4.3英寸觸摸式彩色液晶顯示屏
l 放大倍數 : 300X, 187X ( 變焦700X )
為方便用戶，液晶顯示器采用無鍵盤的導航觸摸屏。
畫面自動翻轉系統
為了照顧不同用戶的使用偏好，顯示可以根據設置，自動翻轉字體和畫面，雙向查看。

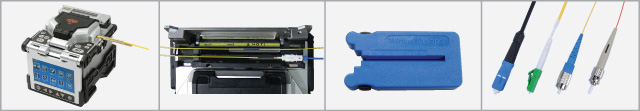

配備熱縮管支架，防止污染，使用便捷
在通信人井檢修操作時，熱縮管支架可防止熱縮套管滑落，造成灰塵，沙粒，污水等污染。
當在電線桿等高空條件下作業時，熱縮管支架可防止套管掉落，方便高空作業。
內置雙套管加熱器
使用兩個熱縮套管加熱器，工程師可連續不間斷工作，提高工作效率30%。
Swift熱熔型連接器與普通套管的熱縮，可同時進行。
自動校準
探測施工地點周圍環境的溫度、濕度、氣壓并自動測量放電校準率。
根據行業標準，與熱熔接連接器兼容。
MS-01,Swift熱熔型快速連接器SOC的手工剝線鉗，250um&900um適用。
韓國日新Swft S3 纖芯對準光纖熔接機技術指標
|
名稱 |
描述 |
|
光纖對準 |
IPAS纖芯對準(圖像模式分析對準系統) |
|
適用光纖類型 |
SM(ITU-T G.652), MM(ITU-T G.651), DS(ITU-T G.653), NZDS(ITU-T G.655)EDFA, EI980, 熔接適用于不同型號的光纖(SM/MM), ITU-T G.657 |
|
光纖數 |
單芯 |
|
適用光纖尺寸 |
包層直徑: 80 ~ 150um, 涂料直徑: 100 ~ 1000um |
|
光纖設置及切割長度 |
250um: 8~16mm, 900um: 16mm(適用的支架: 8mm) |
|
熔接模式 |
熔接模式: 100, 加熱模式: 50 |
|
典型熔接損耗 |
SMF: 0.02dB, MMF: 0.01dB, DSF: 0.04dB, NZDSF: 0.04dB |
|
回波損耗 |
> 60dB |
|
熔接時間 |
典型熔接: 9秒 |
|
熔接損耗預估 |
適用 |
|
套管熱縮時間 |
26秒 |
|
適用熱縮套管 |
40mm, 60mm(光纖), 28mm or 32mm(連接器) |
|
熔接結果存儲 |
連續的9000條熔接記錄（圖像9000份，每份包含X畫面和Y畫面) |
|
拉力測試 |
2N / 4,4N(可選) |
|
工作環境 |
海拔: 0~5,000m, 溫度: -10℃~50℃, 濕度: 0~95%, 風速: 15m/s, 無冷凝水, 防塵，防水，抗震 |
|
儲存環境 |
溫度: -40℃~80℃, 濕度: 0~95% |
|
尺寸 |
142(寬) ｘ163(長) ｘ146(H)mm(包括橡膠件) |
|
重量 |
2.0kg(包括蓄電池時2.5kg) |
|
光纖觀察及顯示 |
兩個CMOS攝像頭和4.3"英寸觸摸式彩色液晶顯示屏 |
|
光纖觀察及放大倍數 |
X軸或Y軸 單獨: 300倍, X軸和Y軸同時: 187倍 (放大 700倍) |
|
電源 |
鋰電池組(DC 14.8V, 6000mAh), 100~240V 交流電適配器 |
|
電池的使用周期數量 |
250個周期 |
|
電極棒壽命 |
可持續3000 次以上熔接 |
|
端口 |
USB, RCA, 外部電源（適用于汽車點煙器的12V直流電源) |
韓國日新Swft S3 纖芯對準光纖熔接機標準配置
|
名稱 |
型號 |
數量 |
|
光纖熔接機 |
S3 |
1 |
|
交流電源適配器 |
S311 |
1 |
|
熱縮管支架 |
S312 |
2 |
|
備用電級棒 |
EI-21 |
1套 |
|
鋰電池 |
S313 |
1 |
|
酒精瓶 |
- |
1 |
|
冷卻架 |
CT-03 |
1 |
|
夾具 |
HS-? |
可選1對(2ea) |
|
附件箱 |
- |
1 |
|
使用手冊 |
- |
1 |
|
便攜箱 |
硬包 |
1 |
韓國日新Swft S3 纖芯對準光纖熔接機可選配置
|
