品牌：住友
2023年6月份已經停產，歡迎選購升級款T-402S光纖熔接機。

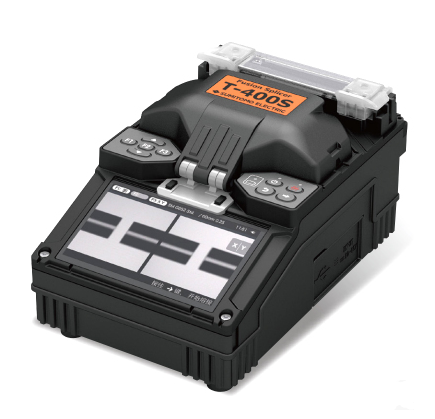

T-400S光纖熔接機產品特點
對芯范圍寬。T-400S光纖熔接機對芯范圍是其他品牌的三倍，避免了由于對芯范圍不夠?qū)捤鶎?dǎo)致的錯誤及重復熔接問題。即使沒有專業熔接技能，也能夠快、好地完成熔接業務，從而大大節省熔接作業時間，同時降低錯誤率，提升施工效率。
熔接速度和加熱速度。T-400S光纖熔接機熔接時間為7秒，加熱時間為24秒，可輕松實現高速熔接，另外預設的加熱程序，也保證了FTTx裝維工程現場高效使用。
多功能夾具。T-400S光纖熔接機多功能夾具可實現皮線熔接、皮線對2-3mm尾纖熔接、250μm裸纖熔接及900μm尾纖熔接，從而省去了夾具換時間。
兼容熱熔型連接器。T-400S光纖熔接機可設置多種熔接和加熱程序，并可保存多個熔接數據及圖像。其中熔接程序可設置150種，加熱程序50種，熔接數據可保存10000個，熔接圖片可保存100個。
耐環境設計。T-400S光纖熔接機防塵性通過IP5x等級，防水性通過IPx1等級，足以應對FTTH裝維工程現場環境。同時開關和屏幕等器部件的耐磨性也降低了對現場操作人員的技術要求。
另外，T-400S光纖熔接機采用人性化系統菜單設計，操作直觀便捷。附件包括T-400S光纖熔接機主機和適用于FTTH工程的光纖切割刀FC-5S、AC交流適配器、AC交流電源線、電池BU-15以及熱熔連接器夾具。采用小巧型收容箱設計，內部空間大，足以應對FTTx工程現場需求。
T-400S光纖熔接機熔接機技術參數：
|
項目 |
TYPE-400S |
||
|
適用光纖 |
材料 |
石英玻璃 |
|
|
種類型號 |
單芯/SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657) |
||
|
光纖直徑 |
包層直徑：80mm~150mm、涂層直徑：100mm~1,000mm，可允許3mm（使用多功能夾具） |
||
|
適用光纖或光纜尺寸 |
F1,000mm以下 |
皮線光纜(2.0×3.1mm)、 室內光纜(2.0×2.0mm) |
|
|
切割長度 |
5~16mm |
8mm（蝶形入戶光纜） |
|
|
標準性能 |
熔接損耗(標準) ※1 |
SMF: 0.03dB、MMF: 0.01dB、DSF: 0.05dB、NZDSF: 0.05dB |
|
|
熔接時間 |
7秒(SM快速模式) |
||
|
加熱時間 |
24秒（使用住友FPS-61-2.6熱縮管，S60mm 0.25模式下） |
||
|
電池使用次數（熔接和加熱）※2 |
約200次（使用BU-15型號電池） |
||
|
光纖視圖和放大倍數 |
兩個CMOS攝像機觀測、X或Y單軸視圖200X |
||
|
程序 |
熔接程序 |
多150組 其中初始預置11組，廠商設置39組，用戶設置100組 |
|
|
加熱程序 |
多50組 其中初始預置11組，廠商設置39組，用戶設置20組 |
||
|
功能 |
損耗推定 |
提供 |
|
|
熔接圖像/熔接數據存儲 |
100張圖像/10,000個熔接數據（機身內容量） |
||
|
張力測試 |
1.96-2.09N(200gf) |
||
|
自動開始 |
熔接/加熱 |
||
|
多功能夾具 |
可提供 食用250&900um涂覆光纖，2&3mm光纖跳線和蝶形入戶光纜 |
||
|
熱熔連接器用加熱夾具 |
可提供 |
||
|
自動放電校正 |
針對環境條件變化自動教正 |
||
|
放電試驗 |
提供 |
||
|
尺寸/重量 |
尺寸 |
129（W）×195（D）×99（H）mm(突起抗震橡膠部分除外) |
|
|
重量 |
1.2kg(不包括電池)、1.3kg(包括電池BU-15) |
||
|
顯示器 |
4.3英寸彩色LCD顯示器 |
||
|
端子 |
DC輸出 |
DC12V |
|
|
USB端口 |
USB2.0(mini-B型) |
||
|
存儲媒體 |
SD/SDHC內存卡 |
||
|
電源 |
AC輸入 |
100~240V、50/60Hz(ADC-15) |
|
|
DC輸入 |
10~15V |
||
|
電池模塊 |
鋰離子10.8V、35.64WH(BU-15) |
||
|
工作條件 |
海拔0~5,000m、溫度-10~+50℃、濕度0~95% (無結露)、風速15m/s以下 |
||
|
存放條件 |
溫度-40~+80℃、濕度0~95% (無結露)、電池-20~+30℃(長期) |
||
|
電極壽命 |
6,000次弧光放電※3 |
||
|
軟件升級 |
網絡升級 |
||
※1:住友同種光纖（室溫）通過光纖切割法測試。
※2:熔接和加熱循環可能會受電池狀態和工作環境的影響。
※3:電極壽命可能會受工作環境的影響。
住友T-400S光纖熔接機耐環境性能：
|
沖擊試驗 |
76CM高度墜落（5面），確認機器正常工作 |
|
防水試驗 |
IPX1等級（1mm、min的水滴，垂直降水持續10分鐘后，機器正常工作） |
|
防塵試驗 |
IP5X等級（8小時暴露在顆粒直徑為75um的粉塵后，機器正常工作） |
住友T-400S光纖熔接機標準配置：
|
部件名 |
部件型號 |
數量 |
|
主機 |
T-400S |
1臺 |
|
電池模塊 |
BU-15 |
1塊 |
|
光纖切割刀 |
FC-5S |
1個 |
|
AC交流適配器 |
ADC-15 |
1個 |
|
AC電源線 |
PC-AC8-2P |
1條 |
|
操作CD手冊 |
- |
1張 |
|
快速參考指南 |
- |
1份 |
|
帶工作臺的收容箱 |
CCS-15 |
1個 |
