品牌：信維

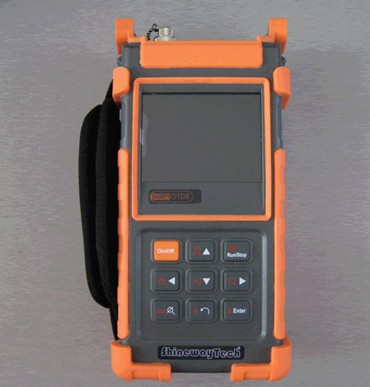

ShinewayTech? palmOTDR S20AE系列掌上型光時域反射儀是一款光纖線路尋障分析產品，為光纖通信網測試提供了一種全新的應用方式。
其與傳統OTDR相比，尺寸小巧，操作簡潔，熱鍵功能使事件的瀏覽和分析快捷；功能齊全，全面滿足單模 (1310nm/1550nm)、多模(850/1300nm)光纖測試應用需求，支持平均/實時雙測量模式；其多功能背包亦充分考慮到了野外作業和實驗室測試的操作方便，可充分滿足不同用戶和各種現場測試需求，使其成為目前發展迅速的農話網、城域網和FTTx光纖施工、認證、例檢、搶修和維護中的得力工具。
另外，其強大的內部存儲能力，可與隨機配帶的跡線管理軟件——TraceManager通信，實現測量結果的后期分析處理、存檔及打??；其可互換光接頭設計，滿足了多種連接器類型的應用需求。
S20AE系列光時域反射儀產品特點
? 是一款高性能OTDR
? 全面應用：單/多模應用可選
? 靈活的動態范圍選擇：28/32/38dB不同配置，輕松匹配各種客戶需求
? 快速啟動，測試速度快
? 熱鍵設計模式：按鍵操作集成熱鍵功能，快捷定位及分析事件點
? TraceManager軟件：輕松實現批量編輯、打印，以及單頁多跡線打印功能
? 配置可見光源：可迅速定位網絡中宏彎、光跳線、跳線板、配線架、接頭處的故障
? 優化的供電設計：確保內置的NiMH充電電池，一次充電可支持8小時測量
? 掌上型，輕巧便攜：僅重1kg (2.2 lbs)
? 安全、堅固
開機啟動時間小于5秒
palmOTDR/N系列的開機時間非常短，從開啟電源到進入界面并啟動測試只需要不到5秒的時間，用戶無需等待長時間。
在線光信號檢查功能
如果被測光纖中存在通信光信號，OTDR是不能得到測試結果的，并且OTDR所發出的高功率脈沖光信號可能會損壞被測光纖所連接網絡設備（如 SDH/WDM/PON）中正在工作的接收器或其他器件，也有可能會導致自身器件的損壞。palmOTDR系列具備對在線通信光信號的檢查功能，在發出測試脈沖前，先檢查所測試光纖中是否有在線的通信光信號存在并且顯示檢查結果，如果有在線的通信光信號存在則顯示提示信息并停止測試。這項功能可有效保護測試儀表和通信設備。
外形和操作設計
機身采用二次注塑工藝，使護套和機身融為一體，不僅美觀，而且為儀表提供了全面的安全防護；同時在按鍵操作部分集成了熱鍵功能，便于快捷定位及分析事件點，為用戶提供了一種全新的高效操作模式。
波形差異對比功能
在仿真模式中，可在同一窗口同時打開多個波形，波形間的差異在同一窗口顯示出來，可以容易地比較諸如光纖老化原因所造成的參數改變。
基于Windows PC機的軟件可以在PC機上對測試跡線進行分析/編輯，也可根據用戶需求生成不同形式的測試報告
●可瀏覽和分析所測試跡線文件；
●Bellcore文件存儲格式；
●顯示跡線，光纖事件，分析信息，
●波形差異對比功能
在仿真模式中，可在同一窗口同時打開多個波形，波形間的差異在同一窗口顯示出來，可以容易地比較諸如光纖老化原因所造成的參數改變。 測試參數等數據；
●單頁單跡線或單頁多跡線可選打印模式
●批量修改和批量打印功能
S20系列光時域反射儀性能參數
|
型號(1) |
波長(±20nm) |
動態范圍(2) |
事件盲區(m)(3) |
衰減盲區(m)(3) |
|
palmOTDR-M20AE |
850/1300 |
21/24dB |
1.8 |
8 |
|
palmOTDR-S20AE |
1310/1550 |
28/26dB |
1.8 |
8/10 |
|
palmOTDR-S20BE |
1310/1550 |
34/32dB |
1.8 |
8/10 |
|
palmOTDR-S20C/N |
1310/1550 |
38/37dB |
2.5 |
14 |
|
palmOTDR-S20D/N |
1310/1550 |
45/43dB |
2.5 |
14 |
|
palmOTDR-S20C/P |
1310/1490/1550 |
38/37/37dB |
2.5 |
14 |
|
palmOTDR-S20C/X |
1310/1550/1625 |
38/37/37dB |
1.5 |
10 |
|
palmOTDR-S20C/E |
1310/1550/1650 |
38/37/37dB |
1.5 |
10 |
|
palmOTDR-P11C (內置PPM) |
1625 |
37dB |
1.5 |
10 |
|
palmOTDR-P13C (內置PPM) |
1650 |
37dB |
1.5 |
10 |
|
palmOTDR-P31C (內置PPM) |
1310/1550/1625 |
38/37/37dB |
1.5 |
10 |
|
palmOTDR-P33C (內置PPM) |
1310/1550/1650 |
38/37/37dB |
1.5 |
10 |
|
測試范圍 (Km) (4) |
0.1,0.3,0.5,1.3,2.5,5,10@850nm; 0.1,0.3,0.5,1.3,2.5,5,10,20,40,80@1300nm; 0.3,1.3,2.5,5,10,20,40,80,120,160,240@其他 |
|||
|
脈寬 (5) |
12ns,30ns,100ns,275ns,1μs@850nm;12ns,30ns,100ns,275ns,1μs,2.5μs@1300nm; 5ns,10ns,12ns,30ns,100ns,275ns,300ns,1μs,2.5μs,10μs,20μs@其他 |
|||
|
測量時間 |
Quick, 15s, 30s, 1min, 2min, 3min |
|||
|
測量精度 |
±(1m+ 5×10-5×距離+取樣間距) |
|||
|
衰減測量精度 |
±0.05 dB/ dB |
|||
|
反射測量精度 |
±4 dB |
|||
|
數據存儲 |
1000條測試曲線 |
|||
|
通信接口 |
USB/RS-232 |
|||
|
光接口 |
FC/PC (可互換SC, ST) |
|||
|
供電方式 |
雙路供電：NiMH充電電池/ AC適配器 |
|||
|
電池工作時間 |
一次充電后：連續操作≥8小時; 待機時間≥20小時; 充電時間<4小時 |
|||
|
工作溫度 |
-20℃~50℃ |
|||
|
保存溫度 |
-40℃ ~70℃ |
|||
|
相對濕度 |
0~95% (無結露) |
|||
|
重量 |
1kg |
|||
|
尺寸(長×寬×高) |
220×110×70mm |
|||
選配的功能模塊技術指標
|
可視故障定位儀模塊(6) |
|||
|
波長 (±20nm) |
650nm |
||
|
輸出功率 |
≥-3dBm |
||
|
測試距離 |
5 Km |
||
|
穩定光源模塊(7) |
|||
|
波長 |
同 OTDR 的工作波長(8) |
||
|
輸出功率 |
≥-7dBm |
||
|
光功率計(9) |
|||
|
校準波長 |
850,1300,1310,1490,1550,1625nm |
||
|
測量范圍 |
-70 ~ +6dBm (-60 ~ +6dBm@ 850nm) |
||
|
探測器類型 |
InGaAs |
||
|
顯示分辨率 |
0.01dB |
||
|
精度 |
±5% ± 0.01nW(±0.5dB@850nm) |
||
|
PON光功率計(10) |
|||
|
校準波長 |
1310nm |
1490nm |
1550nm |
|
測量范圍 |
-40 ~ +8dBm (突發模式: -30 ~ +8dBm) |
-40 ~ +8dBm |
-40 ~ +20dBm |
|
譜寬 |
1310±40nm |
1490±10nm |
1550±10nm |
|
功率不穩定度 |
≤ 0.5dB |
||
|
顯示分辨率 |
0.01dB |
||
|
插入損耗 |
≤ 1.5dB |
||
|
閾值 |
用戶可定義60種閾值設置 |
||
|
數據存儲 |
1200條測試曲線 |
||
* 上述參數如有變化，恕不另行通知。
注釋：
(1) 技術指標描述了用典型PC型連接器測量時儀器的保證性能。不考慮由于光纖折射率導致的不確定度；
(2) 動態范圍是在大脈沖寬度、平均時間3分鐘條件下測得；
(3) 盲區測量條件：反射事件在0.6Km處，反射強度<-45dB，事件盲區用10ns脈寬進行測量，衰減盲區用30ns脈寬進行測量。
(4) 距離范圍中240Km檔只對本儀表的B、C、D型有效；
(5) 脈寬中5ns、10μs檔和20μs檔只對本儀表的B、C、D型有效；
(6) 可視故障定位器模塊在S20BE、S20C/N 和 S20D/N上標配；可選配可視故障定位儀的OTDR型號有 M20AE、S20AE、S20C/P、S20C/X、S20C/E、P11C和P13C；
(7) 穩定光源模塊可選配在所有OTDR型號上；
(8) 穩定光源與OTDR共享同一光端口并且與OTDR的工作波長一致；
(9) 可選配光功率計模塊的OTDR型號有：M20AE、S20AE、S20BE、S20C/N、S20D/N、S20C/P、S20C/X 和S20C/E；
(10) PON光功率計模塊在P11C、P13C、P31C和P33C上標配。
S20系列光時域反射儀訂購信息
標準配置：
主機、FC/PC激光連接器、充電電池、TraceManager軟件光盤、數據傳輸線（RS232/USB）、AC適配器、便攜軟包、保修卡、CE證書、校準證書、快速操作手冊
