品牌：VEEX

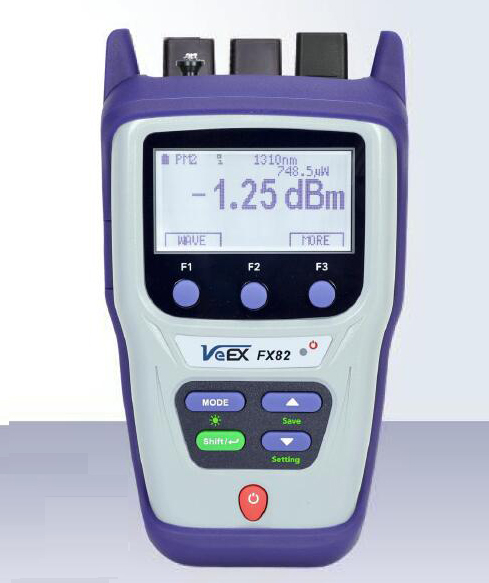

FX82 OPM 光功率計簡介
FX82 寬頻 OPM 配備了一個大的 1mm InGaAs 探測器，這樣可以在一個寬的波長和動態范圍上確保測試的精度。探測器的平滑譜響應從 1500- 1600nm 窗口，所以適合 DWDM 測試，該光功率計在工廠已經校準常用的波長和選件的 CWDM 波長。
儀表可以測試連續信號功率，且可以檢測用于光纖識別的 270Hz, 1KHz 和 2KHz 調制方式。當和 VeEX 公司的激光源配對，在 CW 模式下支持 WaveID,設備將自動識別收到的波長并使用準確的校準系數。 客戶可更換的適配頭類型。
VeEX? FX80系列是一款支持下一代光技術測量的測試儀，主要用于點到點或點到多點光網絡的安裝、測試、故障排查等測試，高亮LCD 并結合簡易的操作界面方便現場技術人員使用。
FX82光功率計特點
? 高亮 LCD3.5 英寸顯示屏方便在室外查看以及室內弱光下使用
? 手持式,設計堅固，重量輕，防水防塵設計。
? 支持存儲 1920 個單波長測試結果
? 支持存儲 960 個三波長 PON 測試結果
? 測試結果包含時間戳
? 可自定義通過/失敗門限
? USB (有線) 或可選的藍牙 (無線) 接口用于測試結果傳輸
? Micro-USB, 5V DC 充電可自定義通過/失敗門限，鋰離子電池
FX82光功率計技術參數
|
廣電寬帶功率計 (可選) |
|
|
波長范圍 (nm) |
800 到 1710 |
|
校準波長 (nm) |
標準-850/ 1300/ 1310/ 1490/ 1550/ 1625/ 1650 可選-CWDM ITU-T 694.2 Grid(1271/ 1291/ 1311/ 1331/ 1351/ 1371/ 1391/ 1411/ 1431/ 1451 / 1471/ 1491/ 1511/ 1531/ 1551/ 1571/ 1591/ 1611) |
|
功率測試范圍 (dBm) -標準 (PM1) -高功率 (PM2) |
-70 到 + 10 -50 到 +25 |
|
功率測試精度 %, (dB) 12 |
± 5, (0.2) |
|
線性度，%(dB) |
± 2.5, (0.05) |
|
測試音檢測 |
270/330/ 1000/2000 |
|
接口 |
固定 SC/APC 或者 SC/UPC |
|
Wave ID (自動) |
和 VeEX 其他光源兼容 |
|
可選適配頭 (可更換) |
ST, SC, FC, LC,通用接口 1.25 & 2.5 mm |
通用信息
尺寸：129 x 61 x 38 mm (H x W x D)
重量：< 400 克
外殼：聚碳酸酯外殼, 1 米跌落測試
電池： 內置可充電鋰電池
電源：Micro USB 接口，5 VDC 充電器
PC 連接：Micro USB,PC 軟件用戶數據傳輸
顯示屏：TFT LCD 支持背光
操作溫度：- 10℃ 到 50℃
儲藏溫度：-20℃到 70℃
相對濕度：5% 到 95% 非凝結
