型號：ACTC-1000

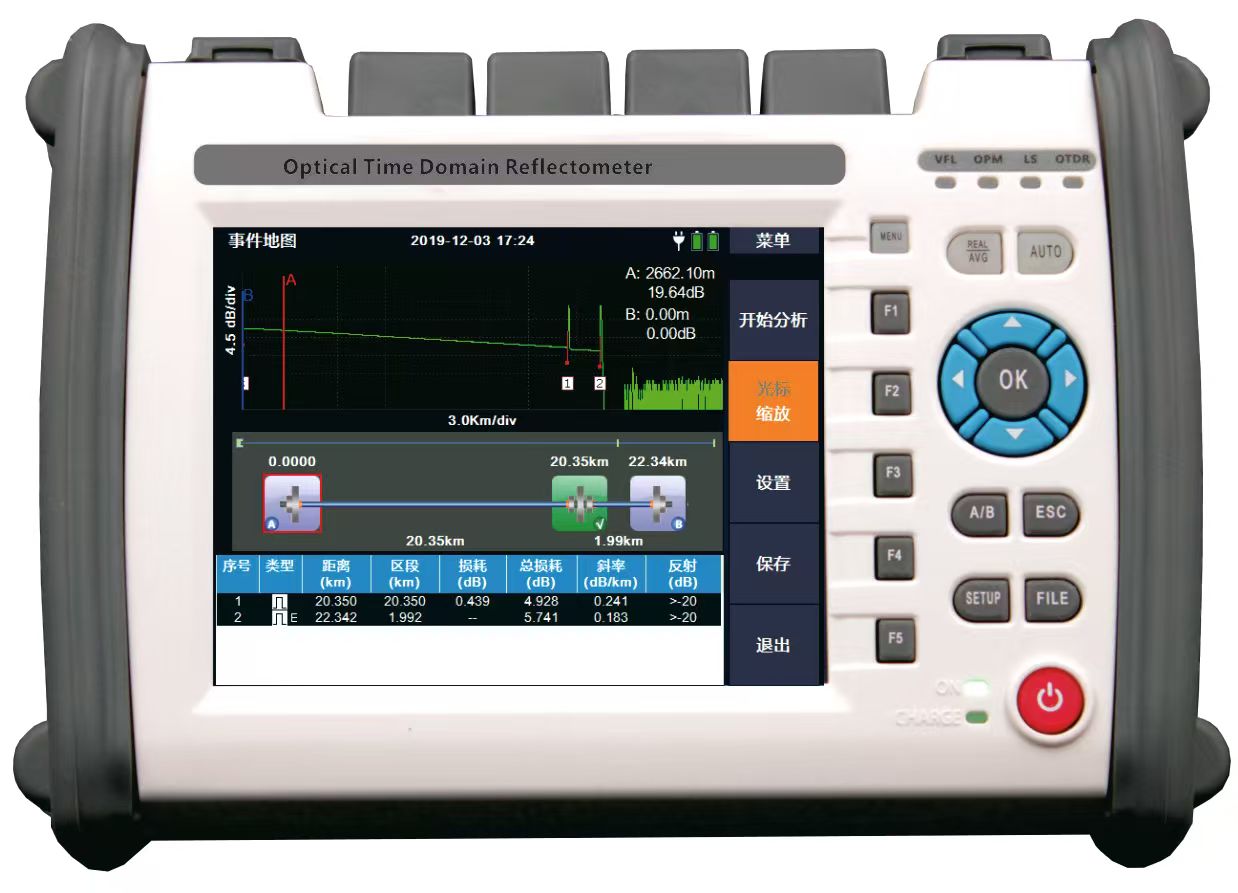

ACTC-1000多功能功能光時域反射儀采用5.6英寸TFT觸控彩屏設計,內置多種操作語言，內置多種功能模塊可選：光時域反射儀OTDR模塊，光纖端面檢測儀模塊，光源，光功率計，紅光源模塊，損耗測試模塊，時間地圖模塊，具有光路自動保護功能，操作簡單，使用U盤，USB數據線，SD卡均可導出測試數據。
ACTC-1000匯信光時域反射儀主要特點
具備觸摸屏和按鍵結合操作
事件盲區和衰減盲區為 : 1m/5m
采樣分辨率:5cm
支持多曲線分析，支持回波損耗計算和事件點顯示
多種數據接口:USB (TypeA), MINI USB,SDcard
ACTC-1000匯信光時域反射儀技術參數
|
波長(至多可選4個波長) |
單模（多波長可選） |
多模 |
|
1310nm , 1550nm , 1490nm , 1625nm |
850nm , 1300nm |
|
|
動態范 圍(dB ) |
26~42dB |
26/28dB |
|
事件盲區/衰減盲 區 |
1/5 m |
2 .5 m/8 m |
|
采樣分辨率 |
0 .05m |
|
|
采樣點 |
128000 |
|
|
線性度 |
≤0 .05d B/dB |
|
|
損耗分辨率 |
0 .001d B |
|
|
距離分辨率 |
0 .01m |
|
|
測量距離精度 |
±( 1m+測量距離 ×3×10-5 +采樣誤差) (不計算折射率誤差) |
|
|
存儲 |
16G SD card(>100000 data) |
|
|
數據接口 |
USB(Type A×1,Type B×1) |
|
|
電池 |
單電池容量:7 .4V/5200mAh(雙電池供電 ) |
|
|
溫度 |
工作環境溫度：- 10℃~+50℃； 保存環境溫度：-20℃~+70℃ |
|
|
濕度 |
≤95% (不冷凝 ) |
|
|
重量 |
2 15×155×68mm / 1. 1kg (包含 電池 ) |
|
可選功能模塊
|
模塊名稱 |
參數 |
備注 |
|
紅光源 |
1-20mW可選 |
標配10mW |
|
光功率計 |
A型 ：+ 10~ +70d B m ；B型 ：+26~-50d B m |
標配A型 |
|
穩定光源 |
輸出功率:-5d B m±2d B ;調試頻率:270/ 1 k/2 k Hz |
只針對單模 |
|
事件地圖 |
可選配光眼模塊 |
標配 |
ACTC-1000光時域反射儀 OTDR模塊訂貨信息
|
模塊號 |
工作波長 (nm) |
動態范圍 (dB) |
事件盲區 (m) |
衰減盲區 (m) |
|
多 模 |
||||
|
ACTC-1000-M1 |
850 /1300 |
26/28 |
2.5 |
8 |
|
單 模 |
||||
|
--2波長S系列 |
||||
|
ACTC-1000-S1 |
1310/1550 |
32 / 30 |
1/1 |
5/5 |
|
ACTC--A320-S2 |
1310/1550 |
37 / 35 |
1/1 |
5/5 |
|
ACTC-1000-S3 |
1310/1550 |
40 / 38 |
1/1 |
5/5 |
|
ACTC-1000-S4 |
1310/1550 |
42 / 40 |
1/1 |
5/5 |
|
--3波長T系列 |
||||
|
ACTC-1000-T2 |
1310/1490/1550 |
37 / 35/ 35 |
1/1/1 |
5/5/5 |
|
ACTC-1000-T4 |
1310/1550/1625 |
37 / 35 / 35 |
1/1/1 |
5/5/5 |
|
--4波長F系列 |
||||
|
ACTC-1000-F1 |
1310/1490/1550/1625 |
37/35/35/35 |
1/1/1/1 |
5/5/5/5 |
|
ACTC-1000-F2 |
1310/1490/1550/1625 |
42/37/40/35 |
1/1/1/1 |
5/5/5/5 |
|
--在線測測試OL系列 |
||||
|
ACTC-1000-PT3 |
1310/1550/1625 |
42/ 40 / 40 |
1/1/1 |
5/5/5 |
|
--單、多模一體SM系列 |
||||
|
ACTC-1000-SM1 |
850/1300/1310/1550 |
26/28/37/35 |
2.5/2.5/1/1 |
8/8/5/5 |
ACTC-1000匯信光時域反射儀標準配置：
主機，內置電池，電源適配器，使用說明書，合格證，軟包。
