品牌：VIAVI
SMTQ手持式光表系列可以提供如下功能：
? 多的校準波長，使其具有高的性能
? SMTQStar圖形化用戶界面，能夠提供快速、方便和直觀的操作
? 采用SMTQEnergy 電源管理系統
? SMTQBag使儀表的操作和運輸方便和安全
? 結構堅固、抗震、防水濺設計，適于現場操作? 啟動快速，無需預熱時間，減少了測試時間

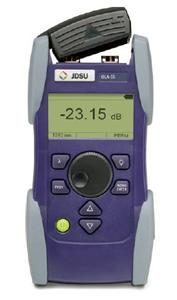

－OLA-54 SMTQ光功率衰減器設計用于多模光纖系統(50/125 μm光纖)。
－OLA-55 SMTQ光功率衰減器是一臺能夠滿足未來發展需求的儀表，用于系統測試、安裝、維護以及單模光纖的生產。由于它具有小的差分群時延（DGD），OLA-55也適用于40 Gbps傳輸系統。
－OLA-55M 是 Smtq 系列中新的一員。用于系統測試、安裝、維護。具有小的差分群時延（DGD ）。同時，OLA-55M 也適用于40G 傳輸系統。
OLA-54/55光衰減器功能特點
? 50/125 μm多模光纖設計(OLA-54）
? 能夠適用于40 Gbps系統(OLA-55）
? OLA-55M 同時具有光衰減器和光功率控制的功能
? 新的光學設計能夠獲得小的插入損耗
? SMTQWheel滾輪用于與快速的手動調節衰減值
? 絕對和相對衰減設置
OLA-54/55光衰減器技術指標
|
|
OLA-54 |
OLA-55 |
OLA-55M |
|
可調整波長范圍 |
750 ～ 1350nm |
1260 ～ 1650nm |
1260 ～ 1650nm |
|
光纖類型 |
50/125μm |
9/125μm |
9/125μm |
|
校準波長 |
850nm、1300nm |
1310nm、1550nm |
1310nm 、 1550nm 、 1625nm |
|
顯示范圍(已計算小插入損耗) |
<2.5 ～ 60dB |
<2.0 ～ 60dB |
<2.0 ～ 60dB |
|
小插入損耗 |
<2.5 dB |
<2.0 dB |
<2.0 dB |
|
線形度 |
± 0.2 |
± 0.2 |
± 0.2 |
|
衰減設置重復性 |
± 0.1 dB |
± 0.1 dB |
± 0.1 dB |
|
總衰減度 |
|
± 0.8 dB |
± 0.8 dB |
|
設置類型 |
全范圍連續 |
全范圍連續 |
全范圍連續 |
|
功能 |
雙向 |
雙向 |
雙向 |
|
顯示值 |
絕對和相對衰減值 |
絕對和相對衰減值 |
絕對和相對衰減值 |
|
大輸入功率 |
+20dBm |
+23dBm |
+23dBm |
|
光功率控制模式 |
|||
|
控制范圍 |
|
|
-50 ～ 20dBm |
|
度 |
|
|
± 0.25dB |
|
顯示分辯率 |
|
|
± 0.01 dB |
|
設置時間 |
|
|
<2s |
|
輸出功率穩定度 |
|
|
± 0.15dB |
說明：光功率控制模式僅OLA-55M支持。
OLA-54/55光衰減器通用參數
顯示圖形化（GUI）顯示界面
分辨率： 128 × 64 點
顯示單位： dB
背光功能：獨立按鈕開關控制電源4 節 1.5V AA 干電池或 1.2V 可充電鎳氫電池
操作時間：干電池 >300 小時校準建議校準周期 3 年溫度工作溫度：－10°C to +55°C
儲存溫度：－40°C to +70°C尺寸與重量外形尺寸： 95 × 60 × 195mm
重量： 500g
OLA-54/55光衰減器訂貨信息
|
型號 |
訂貨號 |
光纖類 型 |
插芯形式 |
功能 |
|
OLA-54 |
BN 2280/41 |
多模 |
50/125μm |
光衰減器 |
|
OLA-55 |
BN 2280/01 |
單模 |
PC |
光衰減器 |
|
OLA-55 |
BN 2280/21 |
單模 |
APC |
光衰減器 |
|
OLA-55M |
BN 2280/02 |
單模 |
PC |
光衰減器＋光功率控制 |
|
OLA-55M |
BN 2280/22 |
單模 |
APC |
光衰減器＋光功率控制 |
