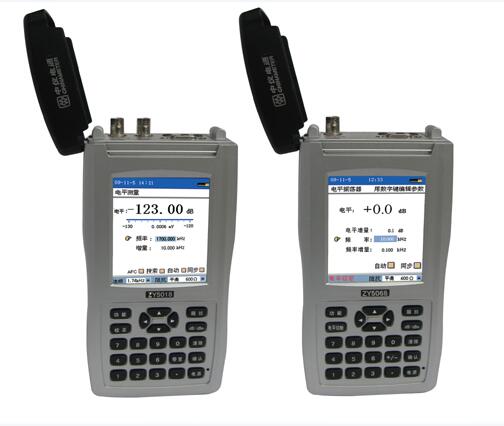

ZY5018手持數字選頻電平表和ZY5068手持數字電平振蕩器簡介
ZY5018手持數字選頻電平表和ZY5068 手持數字電平振蕩器是一套便于攜帶的現場測試儀表。不僅適用于通信系統對基帶特性的測試，適用于電力載波通信設備和電力保護高頻通道的調試、開通、維護測試，以及大專院校相關專業的教學和實驗。儀表采用 ARM 微功耗、高性能微處理芯片技術，3.5 〞彩色 LCD 顯示，全中文菜單式界面，數字鍵盤式操作，內置可充電鋰電池，交 / 直流供電。使得儀器體積小，重量輕，功能強大，性能穩定，顯示清晰，操作十分簡便。測量數據自動存貯，可以在本機查詢，也可以通過 USB 口下載到 U 盤，傳輸?shù)?nbsp;PC 機處理或打印報表。儀表具有自動電平校準、自動量程切換、 AFC 頻率自動跟蹤、快速自動搜索、近端同步測量、遠端雙機自動對測、阻抗測量、雜音測量等功能。
ZY5018手持數字選頻電平表和ZY5068手持數字電平振蕩器主要特點
儀表發信電平： -77.9dB ～ +20dB ，具有良好的頻響和電平穩定度，輸出純度高，高質量信號源。輸出口設有自動保護電路，不會因強信號灌入而損壞輸出電路，適用于繼電保護高頻收、發信機測試
儀表工作頻率測量范圍： 200Hz ～ 1700kHz ，包括從話路到 300 路群路的全部頻段，分辨率 1Hz ，頻率± 1 × 10 - 6 ± 1Hz 。頻率調節全數字化，操作簡便。頻率增量調節用戶自由選擇，小步進 1Hz
電平自動校準： 隨時校正不同測量帶寬 0dB 電平
電平測量范圍： - 90dB ～ +50dB ， 分辨率 0.01dB
自動單位切換： dB/dBm/mV 三種測量單位按單位鍵自動切換，直接顯示測試結果而不用計算
AFC 功能： 可以全頻段長時間跟蹤被測信號
快速自動搜索： 自動尋找未知信號， 快速準確地測量未知信號的電平和頻率
選頻測量： 具有 25Hz 和 1.74kHz 兩種帶寬，良好的選擇性以及很低的固有失真，使電平表不僅僅作電平和串雜音測量，也可作波形分析
近端同步測量、遠程雙機自動對測： 自動測量載波通道，高頻保護通道的電平、衰減、幅頻特性、衡重雜音、線路阻抗等高頻參數測量
阻抗測量： 載波通道線路阻抗測量，可直讀阻抗模值 20 Ω～ 1200 Ω，顯示分辯率 0.1 Ω
雜音測量： 設有點頻和自動（掃頻）測量兩種方式，自動測量的結果直讀并自動存儲
另外，由于電平表的高電平輸入可達 +50dB ，配合各種輸入、輸出阻抗適用于和通信設備進行匹配測量；高電平測量輸入阻抗≈ 30k Ω，適宜于作跨接測量
ZY5018手持數字選頻電平和ZY5068 手持數字電平振蕩器外形設計均為手持式結構，內部電路采用了三層疊式結構，模塊化設計，層間采用針式鏈接。所以儀器體積小、重量輕、可靠性高，便于攜帶，適合各種條件和環境使用
ZY5018手持選頻電平表主要技術參數
|
頻率范圍 |
寬頻測量 200Hz～1700kHz （平衡600Ω，200Hz～620kHz） |
|||
|
選頻測量 |
B=25Hz 200Hz～1700kHz（平衡600Ω，200Hz～620kHz） |
|||
|
B=1.74kHz 4kHz～1700kHz（平衡600Ω，4kHz～620kHz） |
||||
|
頻率調節 |
數字鍵或增量上 / 下鍵輸入，頻率誤差 ±1×10 -6 ±1Hz ，增量調節步長由用戶設定， AFC 全頻段跟蹤 |
|||
|
AFC 全頻段跟蹤，捕捉帶 B=25Hz ：約 ±50Hz; B=1.74k Hz ：約 ±500Hz ； |
||||
|
自動搜索功能，低可搜索電平-80dB |
||||
|
電平范圍 |
寬頻測量 -50dB～+50dB |
|||
|
選頻測量 |
B=25Hz -80dB～+50dB |
|||
|
B=1.74kHz -70dB～+50dB |
||||
|
電平顯示器 |
LCD漢字圖形顯示，菜單式操作，測量結果有數字和模擬棒兩種指示。分辨率0.01dB，具有dB、dBm、mV三種單位顯示 |
|||
|
電平范圍 |
寬頻測量 -50dB～+50dB |
|||
|
選頻測量 |
B=25Hz -80dB～+50dB |
|||
|
B=1.74kHz -70dB～+50dB |
||||
|
電平顯示器 |
LCD漢字圖形顯示，菜單式操作，測量結果有數字和模擬棒兩種指示。分辨率0.01dB，具有dB、dBm、mV三種單位顯示 |
|||
|
輸入阻抗 |
不平衡：75Ω、∞， 高電平輸入：≈30kΩ |
|||
|
平衡：600Ω、150Ω、∞ |
||||
|
電平測量誤差 |
具有0dB電平自動校正，0dB固有誤差：±0.1dB，電平線性誤差：±0.25dB |
|||
|
頻率選擇性 |
兩種帶寬 |
B=25Hz 3dB帶寬約24Hz |
||
|
B=1.74kHz 3dB帶寬約1.74kHz |
||||
|
中頻衰減 ≥60dB； 鏡象頻率衰減 ≥70dB |
||||
|
固有失真衰減 |
≥ 60dB |
|||
|
回波損耗 |
≥30dB |
|||
|
機內固有噪音 |
＜ -100dB |
|||
|
縱向干擾衰減 |
≥40dB |
|||
|
外形尺寸 |
200mm × 100mm × 60mm |
|||
|
重量 |
0.8kg |
|||
ZY5068手持數字電平振蕩器技術參數
|
頻率誤差 |
±1×10-6±1Hz，分辨率1Hz |
|
輸出電平與阻抗 |
不平衡0Ω -77.9dB～+20dB，允許外接75Ω |
|
不平衡75Ω -77.9dB～+14dB，（-68.9dBm～+23dBm） |
|
|
平衡 0Ω -71.9dB～+20dB |
|
|
平衡150Ω -77.9dB～+20dB，（-71.9dBm～+26dBm） |
|
|
平衡600Ω -77.9dB～+20dB |
|
|
電平顯示器 |
LCD漢字圖形顯示，菜單式操作， 電平數字指示，具有dB、dBm、mV 三種單位顯示 |
|
頻率與電平調節 |
采用數字鍵或增量上 /下鍵輸入 |
|
增量調節:頻率、電平步長由用戶設定 |
|
|
輸出電平誤差 |
0dB固有誤差 ±0.1dB |
|
電平線性誤差 ±0.2dB |
|
|
輸出信號平衡度 |
≥40dB |
|
失真衰減 |
二、三次諧波衰減 ≥46dB |
|
非諧波和雜散衰減 ≥46dB |
|
|
外形尺寸 |
200mm × 100mm × 60mm |
|
重量 |
0.8kg |
供電方式
|
ZY5018手持數字選頻電平和ZY5068 手持數字電平振蕩器采用兩種供電方式，即交直兩用 |
|
|
交流供電 |
外置＋ 9V/ 2.5A AC/DC 電源適配器（交流 220V ± 10 ％ 50Hz ± 5 ％） |
|
交流供電時，儀器自動給內置鋰電池充電 |
|
|
直流供電 |
內置可充電鋰電池，標稱電壓 7.4V, 2.1AH |
|
電池供電時，功耗小于2W ， 連續工作時間大于 300 分鐘 |
|
|
儀器設有電量顯示和低電量提示。 |
|
|
環境條件 |
|
|
可 靠 性 |
系統平均無故障工作時間（ MTBF ）： 3000 小時 |
