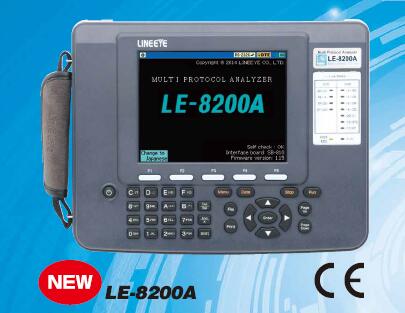

LE-8200A(-E) 規格

接口(標準配備)

RS-232C （V. 24）， RS-422/485 （RS-530）

擴張測試接口(選配件)*1

端子臺RS-422/485［ LE-25TB ］， X. 20/21［ LE-25Y15 ］，
RS-449［ LE-25Y37 ］， V. 35［ LE-25M34 ］，
1.8/2.5/3.3V/5V系TTL/I2C/SPI［ OP-SB85L ］， 電流環［ OP-SB85C ］，
CAN/LIN［ OP-SB87 ］， FlexRay［ OP-SB88 ］， LAN［ OP-SB89 ］，
G比特以太網[ OP-SB89G ] , USB［ OP-SB84 ］

標準對應的協議

調步同期（異步）, 異步PPP, 字符同步 SYNC/BSC,
位同步 HDLC/SDLC/X.25, Modbus, PROFIBUS

能夠擴展的協議

I2C, SPI, BURST*2, CC-LINK, CAN, DeviceNet, LIN, FlexRay, LAN, USB

同步時鐘

ST1（DTE發送數據時鐘）, ST2（DCE發送數據時鐘）, RT（DCE接收數據時鐘）,
AR（從發送接收數據的邊緣抽出的同步時鐘）

捕獲內存*3

容量:100M字節 由能夠高速訪問的DDR-SDRAM構成
能夠切分使用, 自動備份數據*4, 誤操作保護, 能夠選擇循環緩沖/固定緩沖

測試條件內存

容量:4M字節
測試用條件和新的設定數據能夠使用內置鋰電池備份10年

能夠測試的高通信速度

全雙工時： 2.150Mbps / 半雙工時： 4.000Mbps

擴張速度

115.2Kbps～12Mbps ［ OP-FW12GA ］, ［ OP-FW12G ］(高速HDLC模式)

數據格式

NRZ, NRZI, FM0, FM1, Manchester0, Manchester1

數據編碼格式

ASCII, EBCDIC, JIS7, JIS8, Baudot, Transcode, IPARS, EBCD, EBCDIK, HEX

字符、幀格式

異步：數據位（5， 6， 7， 8） ＋ 奇偶校驗位（0， 1） ＋ 停止位（1， 2）
字符同步：數據位 ＋ 奇偶校驗位 （共6, 8bit）
位同步：數據位 （8bit）

奇偶校驗位

NONE， ODD， EVEN， MARK， SPACE

多機通信位

使用特殊記號表示MP(多機通信)位的狀態

數據發送順序

能夠切換 LSB first 或 MSB first

極性轉換

能夠切換NORMAL或INVERTED

錯誤校驗

奇偶錯誤（ODD、EVEN、MARK、SPACE）, 幀中繼, Break, Abort, 短幀,
BCC（LRC、CRC-6、CRC-12，CRC-16、CRC-ITU-T、FCS-16、FCS-32）
能夠指定BCC的透過模式處理

在線監聽功能

在不影響通信線路的前提下連續記錄通信日志并使用LCD顯示

閑置時間記錄表示

能夠指定時間間隔100m秒， 10m秒， 1m秒 、以及OFF（不記錄）　　高999. 9秒

時間標記記錄表示

時間標記:日時分/時分秒/分秒10m秒的3種,
擴張時間標記:年月日時分/月日時分秒/日時分秒10m秒的3種,
測試開始后經過時間的時間標記:100μ秒/10μ秒/1μ秒的3種、以及OFF（不記錄）

線路狀態記錄表示

能夠同時記錄RS(RTS)， CS(CTS)， ER(DTR)， DR(DSR)， CD(DCD)， CI(RI)，
TRGIN(外部觸發輸入) 的共7個信號和接受發送數據、能夠以波形圖表表示

數據表示及操作

數據捕獲時的畫面暫停， 雙畫面比較表示，滾屏表示， 翻頁表示， 跳到指定畫面

位移表示

能夠?qū)⒈硎編w向右或向左以1比特單位移動

協議翻譯表示

SDLC（對應modulo 8/128）翻譯， ITU-T X. 25（對應modulo 8/128）翻譯，
LAPD翻譯， PPP翻譯， BSC翻譯， I2C翻譯， 用戶定義翻譯

線路狀態LED

將把SD， RD， RS(RTS)， CS(CTS)， ER(DTR)， DR(DSR)， CD(DCD)， CI(RI)，
ST1(TXC1)， ST2(TXC2)， RT(RXC)的各信號線的狀態使用雙色LED實時表示

RS-232C的LED發光條件

邏輯ON=紅燈亮，邏輯OFF=綠燈亮，未連接NC=滅

其他接口的LED發光條件

邏輯ON=紅燈亮，邏輯OFF或未連接NC=滅

時間間隔計時器

4種　極限值　999999　（能夠指定分辨率1ms ，10ms ，100ms）

通用計數器

4種　極限值　999999

數據數計數器

SD用/RD用　各1個　極限值 4294967295

觸發功能

多可指定8組觸發條件以及觸發動作來控制測試，還支持以一個條件觸發另一個條件的連續觸發

觸發條件

通信錯誤（可個別指定奇偶、MP、幀中繼、BCC、Break、Abort、短幀等），
多8個字符的通信數據序列（可指定通配符、位屏蔽），
指定以上的閑置時間，計時器/計數器值一致，
通信接口信號線和外部觸發輸入的邏輯狀態

觸發動作

測試停止（可調整停止時間）， 觸發條件的有效化， 計時器的控制（開始、停止、重置）， 計數器的控制（計數、清除）， 蜂音器鳴叫， 向存儲卡保存測試數據， 發送事先指定的字符序列（Manual仿真時）， 向外部信號脈沖輸出

數據搜索功能

能夠搜索捕獲內存中特定條件的數據

搜索條件

通信錯誤（可個別指定奇偶、MP、幀中繼、BCC、Break、Abort、短幀等）， 大8個字符的通信數據序列（可指定通配符、位屏蔽）， 指定以上的閑置時間， 指定時刻范圍的時間標記， 觸發一致數據

搜索動作

能夠選擇一致數據的頭文表示以及計數表示

監聽條件自動配置

可自動設定協議、數據速率(大115.2Kbps)、譯碼、同步字符、BCC等測試條件

自動測試（自動RUN/STOP功能）

在指定時刻以指定周期（可選每月、每天、每小時）自動開始/停止各種測試操作

自動保存功能

自動向存儲卡保存通信日志

文件大小

BUF （捕獲內存容量）， 1M字節， 2M字節， 4M字節， 8M字節， 16M字節， 32M字節， 64M字節

文件數

多1024個

延時測試功能

顯示接口信號線的變化時間間隔（表示現在/小/大/平均，分辨率0.1m秒）

信號電壓測試功能

測試并顯示SD， RD， ER(DTR)， 外部信號EXIN的電壓振幅值 （表示現在/小/大/平均，分辨率0.1V）

統計分析功能

用圖表顯示指定時間1～240(単位：秒或分)內收發的數據數量、幀數、觸發條件的成立次數等

邏輯分析功能

將接口信號線的邏輯變化以采樣時鐘周期測試，以波形表示

采樣時鐘

1KHz～100MHz （16段）

采樣內存

少4,000個采樣點

觸發條件

通信信號線以及外部信號的邏輯狀態一致，在線監聽功能的指定觸發條件的一致

觸發位置

Before、Center、After

表示的擴大縮小

×10 ， ×5 ， ×2 ， ×1 ， ×1/2 ， ×1/4 ， ×1/8 ， ×1/16 ， ×1/32 ， ×1/64

其他功能

測試光標間時間，切換信號線，信號狀態的搜索

比特誤碼率測試

能夠在DTE或DCE模式（能切換pin排列），使用回送或交互模式測試線路品質

通信模式

可選擇同步（ SYNC ）/異步（ ASYNC ） 支持RTS/CTS流控制

測試速度

50bps～4.000Mbps　任意通信速度

測試模式

連續測試，接收比特數指定，測試時間指定，1～1440分單位反復測試

測試數據

26-1, 29-1, 211-1, 215-1, 220-1, 223-1, MARK, SPACE, ALT, DBL-ALT, 3in24, 1in16, 1in8, 1in4

誤碼插入功能

能夠使用按鍵操作向測試數據中插入1比特誤碼或5比特誤碼

測試項目和范圍

能夠測試ITU-T推薦G.821標準的參數
有效接收比特數（ 0～9999999～9. 99E9 ），比特誤碼數（ 0～9999999～9. 99E9 ），比特誤碼率（ 0～9. 99E-9～1 ），塊誤碼數（ 0～9999999～9. 99E9 ），塊誤碼率（ 0～9.99E-9～1 ），Savail（ 測試有效時間　0～0～9.99E8秒），Loss次數（ 同步偏離次數0～9.99E8 ），誤碼秒數（ 0～9.99E8 ），%EFS （ 正常工作率　0.000～100.000% ）

仿真功能

使用DTE 或DCE 模式（能夠切換pin配列）能夠發送接收任意數據

發送數據輸入

能夠向數據表格中輸入160種發送數據（10組 x 16種、合計16K字節）

誤碼數據輸入

發送數據的一部分能夠以誤碼數據輸入

控制線自動控制

RS(RTS)、CS(CTS)、ER(DTR)、CD(DCD)的信號線和信號發送的時間能夠以1m秒分辨率自動控制，并能以按鍵操作手動控制

發送驅動控制

模擬RS-485時，能夠選擇在發送數據的前后自動激活驅動的自動控制，和ER(DTR)或CD(DCD)信號線按鍵操作使之聯動的手動控制功能

半雙工模式

能夠把分析儀的發送數據和對象設備發送過來的接受數據分別顯示在SD線和RD線。

仿真測試模式

根據通信測試狀況能夠使用7種測試模式

MANUAL模式

可以一邊確認通信狀況的畫面一邊把分配在操作鍵的數據以按鍵操作發送、能夠與觸發功能并用、能夠以[END/X]的按鍵操作發送Break。

FLOW模式

仿真X-on/X-off控制數據以及RTS/CTS控制線的流程控制順序（可選擇接收方或發送方）

ECHO模式

把接受的信號按照幀單位在指定的應答時間后折返發送

POLLING模式

模擬輪詢通信（可選擇主動或從動）

BUFFER模式

選擇捕獲數據中的SD端和RD端的數據，重現發送

PROGRAM模式

使用專用命令（47種），按照通信順序制作仿真程序（多512步），進行收發信測試。

PULSGEN　波形輸出模式

使用邏輯分析功能捕獲時間波形數據后重新發送該數據

文件管理功能

測試數據和測試條件能夠以PC讀取格式保存到CF卡

文件種類

測試數據（.DT），測試條件（.SU ）， 觸發保存數據（TG SAVEnn.DT）， 自動保存數據（#nnnnnnn.DT），自動備份數據（@AUTOBU0/1/2.DT）

文件操作

通常文件表示、重排列表示、指定類型文件表示、保存、讀取、刪除、格式化

外接存儲器

支持2G字節～64G字節的CF卡（本公司配件存儲卡以外沒有工作保證）
或64G字節以下的USB閃存盤

打印輸出功能

測試數據以各種格式印刷，以文本文件向CF卡保存印刷格式數據，打印表示圖像硬拷貝，向CF卡保存表示圖像文件

液晶顯示屏

5.7英寸TFT彩色液晶顯示器　320×240 dot　能夠調整LED背光亮度

AUX(RS-232C)端口

mini-DIN 8pin連接器　通信速度：9600bps～230.4Kbps　（6段）
印刷數據的輸出， 可用于PC聯動［LE-PC800G］， 可用于固件更新

USB2.0設備端口

設備方B型連接器　支持High speed傳送　　可用于PC聯動［LE-PC800G］， 可用于固件更新

USB2.0主機端口

主機方A型連接器　支持High speed傳送　　可用于USB閃存盤的連接

電源

內置鎳氫電池或附帶的AC適配器　DC9V，2A（AC100～240V，50/60Hz）

電池工作時間*5

約4小時　能夠使用自動減光、自動關機（測試中不關機）的省電模式

電池充電時間

約2.5小時

周圍溫度

工作溫度范圍：0～40℃　　　保存溫度范圍：-10～50℃

周圍濕度

工作濕度范圍：20～80%RH　　　保存溫度范圍：10～85%RH

適合規格

CE (CLASS A)， EMC (EN61326-1:2013)

外形尺寸*6，重量

240 （ W ）×190 （ D ）×48 （ H ） mm ， 約1.1Kg

標準配置

DSUB25pin用監聽數據線（LE-25M1）， DSUB9pin用AUX數據線（LE2-8V）， 外部信號輸入輸出數據線（LE-4TG）， AC適配器（6A-181WP09），便攜包（LEB-01）， 手提帶， 線路狀態卡， 程序CD， 使用說明書， 保證書
