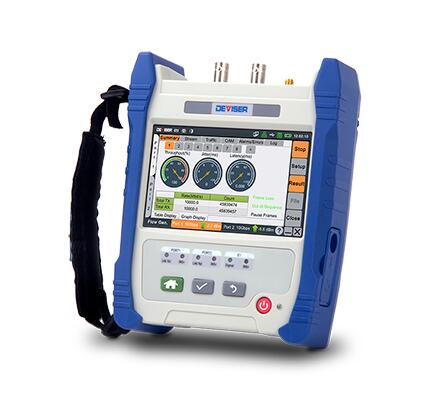

TC602千兆以太網與IPRAN測試儀簡介：

TC602千兆以太網與IPRAN測試儀可以支持到1G bps電信類以太網測試，TC602千兆以太網測試儀采用手持式設計, 是面向下一代高速城域和承載以太網測試儀。

TC602千兆以太網與IPRAN測試儀針對以太網網絡部署和綜合測試所設計。符合千兆以太網標準，可以提供以太網測試功能，可應用于IPRAN 測試，具有可靠、簡便、靈活等特點，是服務提供商滿足用戶服務等級協議（SLA）的高效測試工具。

TC602千兆以太網與IPRAN測試儀，可以廣泛應用于任何針對以太網的測試，包括服務運營商對于以太網的性能評估，城域以太網/移動回傳的安裝、激活、或者維護，點對點以太網接入服務的部署，以及實時信息流的在線故障診斷等。同時，可實現對IPRAN 業務測試功能。

TC602千兆以太網與IPRAN測試儀產品特點：

• 5寸觸摸屏，專業、快捷的用戶UI體驗

• 兩個1000Base-X SFP接口，兩個10/100/1000Base-T RJ45接口

• 支持雙端口同時進行不同的測試，互不干擾

• 提供10/100/1000M連通性驗證服務，自動識別10/100/1000Base-T網絡服務，接口可進行自協商和強制雙工模式設置，可進行流控響應設置

• 符合RFC 2544標準的吞吐量，時延，包抖動，幀丟失和背靠背測試, 可自定義設置8種幀長，測試結果可以以圖和表的呈現

• 支持對稱和非對稱的ITU-T Y.1564標準測試，支持業務配置測試和業務性能測試，支持多達10個業務，測試時間可按需設定，可定義30天的長時間性能測試

• RFC 2544、Y.1564測試支持遠端環回模式和雙機模式切換功能，通過模式切換，操作簡單方便易用

• 支持長時間多流生成與監控，支持多達10個數據流，每個流均可進行源/目的MAC、源/目的IP、源/目的端口號、VLAN、MPLS、負載格式的設置，也可模擬成語音或視頻格式進行發送，支持持續、突發、遞增等方式的數據流發送模型

• 支持多數據流誤碼測試，每個流可分別進行誤碼個數和誤碼率的統計，并且支持每個流可分別進行誤碼錯誤插入

• 支持?jǐn)?shù)據幀按照幀長、單播、多播、廣播進行統計

• 支持暫停幀/中斷幀的統計

• 支持VLAN MPLS等環境下高至L4層誤碼率測試

• 支持業務中斷次數、時間統計（包括大、小、平均、總和），并且可以記錄發生業務中斷的時間點和持續時間

• 支持穿通測試，監測線路中雙方向的傳輸速率統計（包括當前、平均、大、小速率），以及幀長分布統計

• 支持通過式抓包，抓包文件可導出到PC機，用Wireshark軟件打開進行詳細分析

• 支持3層VLAN的QinQ測試，

• 支持3層MPLS測試

• 支持IPv6協議，支持巨型幀

• 支持TCP協議幀的測試

• 支持雙端口同時環回測試，可選環回高層級為4層，不同的環回層級，可分別進行數據幀源和目的的MAC、IP、端口號的倒換后環回

• 支持進行線纜診斷，雙絞線線序和長度的測試

• 支持進行光功率測量

• 遠端發現功能：自動偵測網絡上的其他TC700/TC600系列測試儀

• 支持Ping測試，包括常規Ping和快速Ping，快速Ping大可進行接口線速率的流量發送，同時可統計Ping響應幀的接收速率

• 支持路由跟蹤測試，可獲取本地到遠端之間每個路由節點的時延

• 支持局域網掃描功能

• 支持HTTP測試，可進行網頁訪問

• 支持以太網OAM測試

• 可選實現遠程控制SCPI功能，實現遠程操作和二次開發

• 支持存儲測試結果為pdf、csv格式，文件存儲模式支持本地存儲、FTP服務器存儲、U盤存儲，pdf文件支持本地瀏覽。

• 支持各個測試項配置文件的U盤和FTP的導入與導出

• 支持VNC遠程圖形界面共享。

• 系統支持中英文雙語，具備屏幕截圖、觸屏軟鍵盤輸入、瀏覽器、定時關機與休眠等功能

• 支持信號指示功能，如信號指示燈、告警/錯誤指示燈等

• 齊全的用戶數據接口，支持LAN、USB

• 內置可充電鋰電池、外接交流供電并且節電觸發時間可設置

TC602千兆以太網與IPRAN測試儀應用：

• 網絡工程現場開通測試

• 服務運營商對以太網的性能評估，實現端到端的完整測試

• PTN/IPRAN網絡配置與性能測試

• 局域、城域以太網施工、部署、維護

• 通信教學與科研

TC602千兆以太網與IPRAN測試儀技術規格

光接口技術參數

電接口技術參數

E1 接口 ( 僅 TC602E/TC602RE)

功能參數

一般參數

TC602千兆以太網與IPRAN測試儀訂貨信息：

1. RFC2544測試：

   RFC2544測試支持遠端環回模式和雙機模式，在雙機模式下支持點到點的對稱的與非對稱的測試。RFC2544的測試幀結構支持VLAN/QinQ/MPLS標簽，高測試速率可以設置為線路速率，測試結果界面如下圖所示，分為吞吐量、延遲、幀丟失、背靠背四列顯示，單次測試可多實現8種幀長的測試，每種幀長的大小可用戶自定義。

2. BERT測試：

   BERT測試支持高達4層的誤碼率測試，支持VLAN/QinQ/MPLS標簽的幀結構，支持用戶自定義碼型或8種PRBS碼型的誤碼率測試，支持業務中斷時間測試功能。所有測試圖案均可封裝進以太網幀中，以驗證以太網絡的點到點特性。在BERT測試過程中可實時插入誤碼bit或FCS error，支持碼型翻轉功能，誤碼率測試的結果界面如下圖所示，通過點擊“插入”按鈕可以插入指定的誤碼bit數目或FCS error數目。

3. Y.1564測試

   依據ITU-T Y.1564標準，進行網絡服務配置測試和服務性能測試，驗證網絡的設計是否能夠達到約定的SLA。支持10個可獨立配置的業務流，支持隨機幀長發包，每個流可獨立配置不同的IP地址、VLAN標簽、MPLS標簽、幀長、帶寬等內容，可實現0-CIR\CIR-EIR\過沖帶寬測試，以及幀延時、幀抖動、丟幀率、幀失序等，可以仿真多業務測試環境，適用于三網融合的測試場景，可智能發現遠端設備并建立連接，使遠端設備自動進入環回或雙機狀態。

4. 流量生成與監控功能

   多可以生成10個信息流，每種信息流可獨立配置不同的MAC地址、IP地址、幀長及頭格式，支持恒速發包、突發發包、階梯發包、遞增發包等流量生成方式。方便點到點的QOS性能驗證。支持的重要統計項目包含：CRC error幀、jabber 幀、runt幀、信號丟失告警、光功率測量、單播幀、多播幀、廣播幀、中止幀、暫停幀數量、幀延時、幀抖動、幀丟失、不同幀長范圍幀數量、符號錯等。

5. 環回功能

   多至4層的智能環回功能，其工作模式分為

   透明環回：所有數據流均被環回；

   二層環回：所有測試流交換MAC地址后環回；

   二層全單播環回：所有單播測試流交換MAC地址后環回；

   三層環回：所有測試流交換MAC地址和IP地址后環回；

   四層環回：所有測試流交換MAC地址、IP地址和Port端口后環回。

6. 穿通功能

   設備開啟穿透功能后，port1的接收?qǐng)?bào)文經port2發出，port2的接收?qǐng)?bào)文經port1發出，同時實現收發包數據和速率的統計，有利于對運營商、服務提供商的網絡和客戶網絡之間實時信息流的在線故障診斷。同時支持在線抓包功能，抓包文件可導出到PC機，用Wireshark軟件打開進行詳細分析。
