品牌：匯信

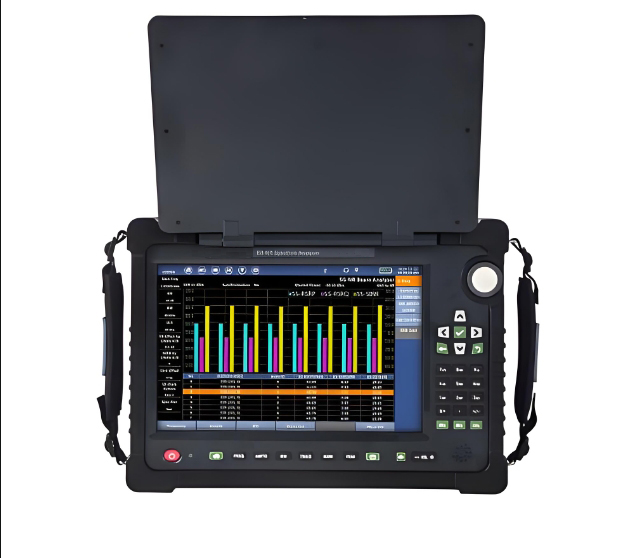

S1600NR 5G NR 頻譜分析儀主要是為了滿足通信運營商客戶對5G移動通信的測試而新推出的平臺化產品，擁有9kHz ~ 9GHz的測試頻率、100MHz的解析帶寬、30GHz/s的掃描速度、多種數據接口，具備5G NR解調測試，為用戶完成外場基站測試、干擾排查提供了完善的測試方案。
S1600NR頻譜分析儀產品特點
● 9kHz ~ 9GHz測試頻率范圍；
● 頻譜掃速可以達到30GHz/s(@7 .8kHz) ，可對信號進行全部捕獲；
● 支持5G-NR等多種移動通信系統解調分析功能；
● 100MHz的實時分析帶寬；
可導出100MHz實時帶寬的IQ數據，支持第三方開發軟件對IQ數 據進行分析；
余輝頻譜，對疊加信號或突發信號有效監測；
支持AOA測向方式，支持單機、聯機多點定位功能；
支持相關干涉測試體制，配合PAD可完成路測自動定位功能；
10.1寸電容觸摸屏，具備“日間”、“現代”等多種操作模式。
S1600NR頻譜分析儀功能介紹
頻譜分析： 頻譜掃描、場強測量、通道功率、占用帶寬、鄰道功率等；
干擾分析： 瀑布圖測量、余輝頻譜、信號測向、干擾定位、四窗 干擾排查等；
基站分析： 5G-NR 、TDD -LTE分析、FDD-LTE等；
路測覆蓋： 室內信號覆蓋、室外路測、4G 室外路測、5G室外路測等。
S1600NR頻譜分析儀技術參數
|
參數 |
規格 |
|
|
頻率范圍 |
9kHz ~ 9000MHz |
|
|
頻率精度 |
±1ppm |
|
|
相位噪聲 |
- 105 dBc/Hz @ 100kHz 偏移在 1GHz (典型) |
|
|
平均噪聲顯示電平 (歸一化1Hz) |
放大器關閉 |
放大器打開 |
|
1MHz ~ 3GHz： ≤ - 135 dBm 3GHz ~ 6GHz： ≤ - 130 dBm 6GHz ~ 9GHz： ≤ - 125 dBm |
1MHz ~ 3GHz： ≤ - 155 dBm 3GHz ~ 6GHz： ≤ - 150 dBm 6GHz ~ 9GHz： ≤ - 145 dBm |
|
|
電平精度 |
±1.5 dB |
|
|
電平分辨率 |
0. 1dB |
|
|
安全輸入電平 |
+25dBm (峰值功率/入口衰減>30dB)；±50VDC |
|
|
三階互調截獲點 |
典型值>+14dBm |
|
|
二次諧波抑制 |
<-65dBc(典型) |
|
|
三階互調 |
+14 dBm(典型) |
|
|
剩余響應 |
<-85 dBm |
|
|
參考電平范圍 |
- 130 dBm ~ +35dBm |
|
|
輸入端口/駐波比 |
<2.0(N型 / 50 ohm) |
|
|
頻譜掃速 |
30GHz/s @7.8kHz |
|
|
實時分析帶寬 |
100MHz |
|
|
解調分析模式 |
5G-NR，TDD-LTE，F(xiàn)DD-LTE |
|
|
電源 |
適配器AC100-240V/50-60Hz DC15V |
|
|
環境溫度 |
工作溫度 - 10℃ ~ +50℃ |
|
|
顯示 |
10. 1寸 高清LCD |
|
|
尺寸 |
316mm x 228mm x 77mm |
|
|
重量 |
<4.5kg |
|
注：FDD-LTE 功能后期升級
◆ 資料內容僅為參考，如有變動，恕不另行通知。
