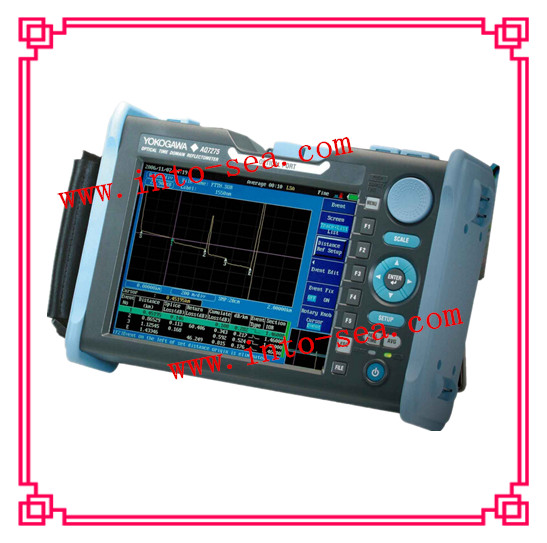

SMF

No. of Wavelengths

Wavelength

Dynamic Range

Model

Descriptions

1

1650nm

30dB

735031-New

wavelength of 1650nm including
1310/1550nm cut filter.

2

1310/1550nm

34/32dB

735032

Standard model for installation and maintenance

2

1310/1550nm

40/38dB

735033

Standard model for installation and maintenance

2

1310/1550nm

43/41dB 45/43dB(typ.)

735034-New

High dynamic range model

3

1310/1490/1550nm

34/30/32dB

735035-New

 PON system, supporting 1490nm

3

1310/1550/1625nm

40/38/33dB

735036-New

wavelength of 1625nm including 1310/1550nm

3

1310/1550/1650nm

40/38/30dB

735037

 wavelength of 1650nm including 1310/1550nm

3

1310/1550/1625nm

40/38/36dB

735038-New

 wavelength of 1625nm

MMF
SMF

4

850/1300 nm
1310/1550 nm

22.5/24DB
(62.5GI)

21/22.5dB(50GI)
40/38 dB(SM)

735041-New

 both multimode and single mode fiber.

Horizontal Axis Parameters

Sampling resolution

5 cm, 10 cm, 20 cm, 50 cm, 1 m, 2 m, 4 m, 8 m, 16 m, 32 m

Readout resolution

R 1 cm (Min.)

Number of sampled data

Up to 50,000 points

Group refractive index

1.30000 to 1.79999 (in 0.00001 steps)

Unit of distance

km, kf, or miles

Distance measurement accuracy

Offset error: ?1 m
Scale error: Measured distance_2_10-5
Sampling error: ?1 sampling resolution

Vertical Axis Parameters

Vertical axis scale

0.2 dB/div, 0.5 dB/div, 1 dB/div,2 dB/div, 5 dB/div, 7.5 dB/div

Readout resolution

0.001 dB (Min.)

Loss measurement accuracy

0.05 dB/dB

* When the measuring loss is 1dB or less, the accuracy is within ?0.05dB

OTDR Measurement Function

Distance measurement

Displays up to eight digits of the relative one-way distance between two arbitrary points on the trace.

Loss measurement

Displays one-way loss in steps o, f 0.001 dB to a maximum of 5 digits.
Displays the one-

way loss, loss per unit length, and splice

loss between any two given points on the

waveform

Return loss measurement

Measures return loss and total return loss of

 a fiber cable or between two arbitrary points on the trace.

OTDR Analysis Functions

Analysis functions

Multi trace analysis, 2 way trace analysis, differential trace analysis, section analysis

Internal Memory

Memory capacity

1000 waveforms or more
Can store measured waveforms, and measurement conditions

Display

Display

8.4-inch color TFT LCD

Total number of pixels

640 (horizontal) * 480 (vertical)

External Interface

USB

USB1.1 Type A and Type B, one each
Type A: For external memory or external printer
Type B: For connecting to an external
PC for remote control or access to the OTDR internal memory.

Optical I/O port

Connector type

SC (fixed), FC (fixed), SC universal adapter,
FC universal adapter, No universal adapter (base)

Number of port

1 or 2*

General Specifications

Laser safety standards

class 1 M (IEC60825-1:2001)

Safety standard

EN61010-1

Emission

EN61326 Class A

Immunity

EN61326 Annex A

Operating environment

0 to 45°C

Temperature

(0 to 35 °C when charging the battery)

Humidity

85% RH or less (no condensation)

Storage temperature

-20 to 60 °C

Battery

Operation time 6 hours*1
Recharge time 5 hours*2

AC adapter

Rated supply voltage

100 to 240 VAC

Rated supply frequency

50 to 60 Hz

Power consumption

Max 70 W (when battery charging, and optional printer printing)

Dimensions

(W) 287 * (H) 197 * (D) 85 mm (not including projections or options)

Weight

Approx. 2.8 kg (not including options)
