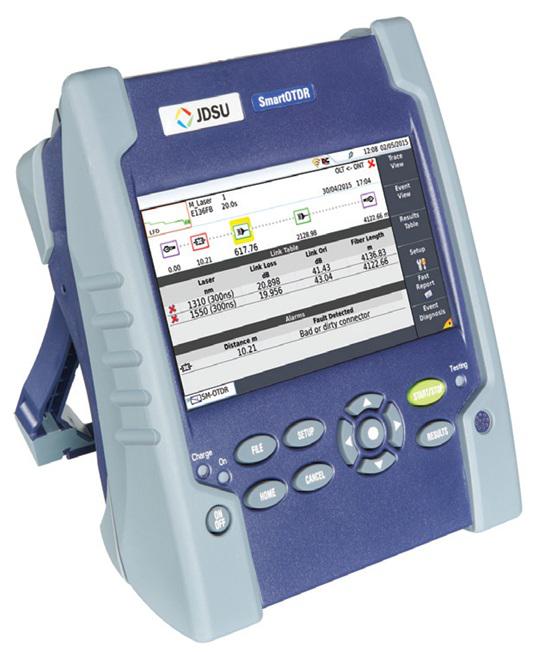

JDSU SmartOTDR? 100A/B 系列光時域反射儀

——適用于任何級別技術人員的經濟實用、易于使用的手持式測試儀

    輕巧緊湊的 SmartOTDR 擁有量身定制的 OTDR 界面，并能實現任何技術人員都能理解的自動分析，可加快并優化城域網和接入網的現場測試。

JDSU SmartOTDR優勢

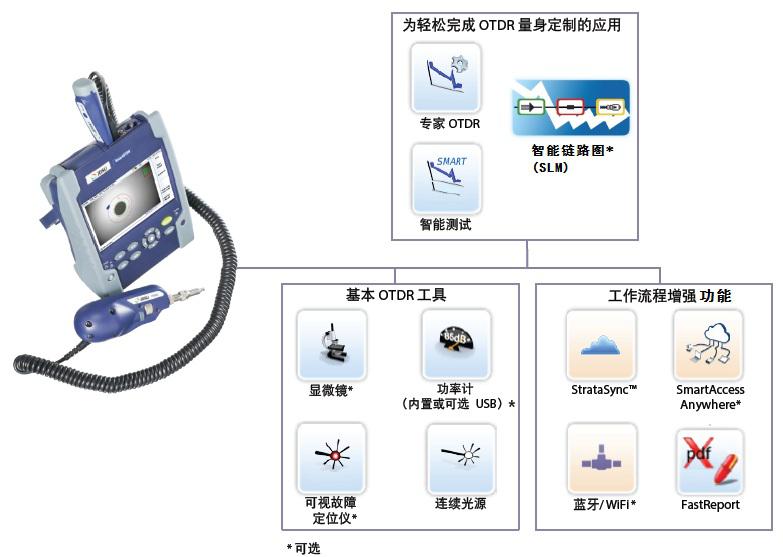

l 將所有基本光纖測試集成到一臺搭配可視故障定位儀（VFL）、光功率計（OPM）和P5000i 顯微鏡選件的手持式設備中。

l 借助智能鏈路圖（SLM）選件可簡化 OTDR 分析。

l 可在現場輕松升級。

l 可自動完成測試，并生成客觀的通過/失敗結果。

l 借助網絡連接選件可隨時隨地提高工作效率。

JDSU SmartOTDR特性

l 提供單波長/雙波長/三波長版本，分別具備 1310、1550 和在線 1625 nm 波長

l 輕巧、緊湊的免提式設計，搭載 5 英寸高清晰室外觸摸屏

l 集成式連續波光源

l PON 優化功能，可穿透測試 1x128 分路器

l 自動光纖檢查和宏彎探測通過/失敗分析軟件

l 通過 USB、藍牙/WiFi 選件實現 3G/4G 連接

l 電池續航時間長達一天

借助 SmartOTDR，通用設置配置或自定義的設置配置可避免設置錯誤，并保持結果的一致性。一觸式操作和單一結果窗口可確保輕松快捷地進行測量，同時可靠的無線連接選項可隨時隨地提高工作效率。

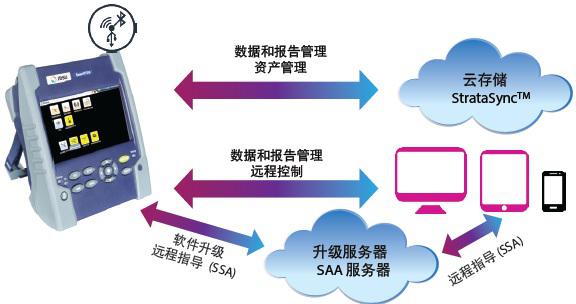

強大的連接

    多個連接選件（通過 USB 和可選的藍牙/WiFi 進行 3G/4G 智能手機連接）可實現遠程控制，并可與平板電腦、智能手機和計算機來往傳輸數據及工作指令。SmartOTDR 可實時快速解決現場問題，可選的 SmartAccess Anywhere （SAA） 可在云中開辟一條隧道，使技術人員能夠遠程訪問和操作儀器。SmartOTDR 與各種各樣的云服務器 （WebDAV 服務提供商）兼容，還可使用自帶的 FastReport .pdf 報告生成功能即時共享測量報告。

SmartOTDR 包括為期一年的資產、配置和測試數據管理云 StrataSync? 功能試用，可確保所有儀器均安裝了新版的軟件和選件。

規格

常規

顯示屏	5 英寸電容彩色觸摸屏（12.5 厘米）
顯示分辨率	800 x 480 WVGA
接口	2個USB 2.0 端口、1個微型USB 2.0端口、內置藍牙和WiFi（可選，還可提供軟件狗）
儲存	10,000 OTDR 跡線（典型）
電池	可充電鋰聚合物電池，運行時間可長達 20 小時①
電源	交流/直流適配器，輸入100-250V交流，50-60Hz；2.5A，輸出12V直流，25W
電氣安全	符合 EN60950
尺寸（高 x 寬 x 深）	175 x 138 x 57 毫米（6.9 x 5.4 x 2.24 英寸）
重量（含電池）	約 0.9 千克（1.98 磅）
溫度  工作：  儲存：	–20 至 +50 °C –20 至 +60 °C
濕度（非冷凝）	95%

OTDR

激光安全等級 （21 CFR）	1 級
數據點數	256,000 個數據點
顯示范圍	0.1 千米至 260 千米
采樣分辨率	4 厘米
距離精度	±1米±采樣分辨率± 1 x 10-5 x距離 （不考慮群折射率引起的不確定性）
衰減分辨率	0.001 dB
衰減線性	±0.05 dB/dB
	SmartOTDR 100A	SmartOTDR 100B
中心波長②	1310/1550 nm ±20 nm	1310/1550/1625 nm ±20 nm
RMS 動態范圍③	34/33 dB	40/40/41 dB
脈沖寬度	5 ns至 20 μs
事件盲區④	1.35 米	0.9 米
衰減盲區⑤	4.5 米	2.5 米
分路器衰減盲區	不適用	經過15 dB分路器損耗后為45米

連續波光源

輸出功率電平⑥	–3.5 dBm
長期穩定性（8 小時）⑦	±0.05 dB

內置功率計（可選）

運行模式	270、330、1k、2k Hz 和 TWINTest
功率電平范圍	0 至–55 dBm
校準波長	1310、1490、1550、1625 和 1650 nm
測量精度⑧	±0.5 dB

內置可視故障定位儀（可選）

波長	650 nm
發射模式	連續波長，1Hz
激光等級	2 級，依照 EN60825-1 和 FDA21 CFR Part 1040.10 標準

注解：

①  依照 Telcordia GR-196-CORE。

②  激光器工作在 25 °C 時，以 10 脈寬測量。

③ 光纖起點處的外推反向散射電平與 RMS（SNR=1） 噪聲電平（使用大脈沖寬度求 3 分鐘均值后）之間的單向差值。

④ 使用小脈沖寬度在非飽和反射事件的峰值以下 ±1.5 dB 處測量。

⑤ 使用 FC/UPC 類型反射和短脈沖寬度，在線性回歸 ±0.5 dB 處測量。

⑥ ±1 dB。

⑦ 光源穩定，預熱 20 分鐘后。

⑧ 在校準波長處和 –30 dBm 處測量。

訂貨信息

*僅隨 SC OTDR 連接器適配器（EUSCADS）提供。
