FTB-730C PON FTTx/MDU OTDR

FTB-730C是通過分光器進行測試并詳細地診斷FTTH網絡故障的OTDR。

這一款OTDR進行了優化，可通過分光器進行測試FTTH鏈路。由于其動態范圍可高達39 dB，因此現場技術人員可以鑒定約100 km的鏈路并進行故障診斷。

FTB-730C優勢

· 可提供高分辨率的PON測試和短PON盲區，能夠比任何其它OTDR在接近分光器的地方發現問題

· 能夠測量雙級分光器和相距很近的事件

· 采用人性化圖形用戶界面和Windows 8.1 Pro操作系統

· 提供多種應用，用于文件共享、電子郵件、Skype、遠程協助等

FTB-730C PON FTTx/MDU OTDR主要功能

通過高端口數分光器（1x128）進行測試

提供單模端口，進行服務中故障診斷，配備 1490/1550 nm功率計

動態范圍高達39 dB

兼容EXFO Connect：自動的資產管理；數據通過云 傳輸?shù)絼討B(tài)數據庫內

支持iOLM：只需單鍵操作，便可開始多個采集過 程，并以易懂的圖表顯示通過/未通過結果

應用

PON網內的FTTx/MDU測試挑戰

接入網測試（P2P）

短距離城域網鏈路測試（P2P）

無源光局域網（POL）

FTB-730C PON FTTx/MDU OTDR特點：

實時監測 激活OTDR激光器的連續發射模式，曲線實時刷新，從而能夠監測光纖是否出現突然變化。

自動模式 該功能用作發現模式，自動調整與被測鏈路有關的距離范圍和脈寬。建議調整參數來進行多次測量，從而定位其它事件。

縮放工具 對圖像進行縮放或?qū)χ?，便于分析光纖。在關注的區域周圍繪制窗口，并快地將其在屏幕中對中。

迅速設置參數 動態改變OTDR設置進行持續采集，不需要停止或返回到子菜單。

宏彎曲尋找器 該內置功能使設備能夠自動定位并識別宏彎，不需要進一步費時來分析曲線。 BIDIR.

雙向分析（使用FastReporter 2數據后期處理軟件） 雙向分析建議用來確保真正的熔接鑒定，將兩個方向的結果結合起來，提供每個事件的平均損耗。如欲進行全面的 事件鑒定，使用iOLM以高分辨率來獲取兩個方向的結果（多脈寬和多波長）以及經過合并的視圖。

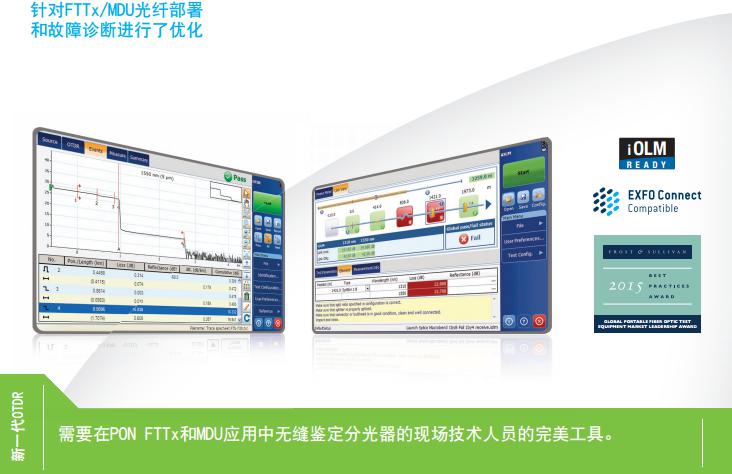

線性視圖（所有EXFO OTDR的標準配置） 自2006年以來，我們的OTDR開始提供該線性視圖，它以線性的方式為每個波長顯示圖標，從而簡化OTDR曲線結果的讀取。 該視圖將從傳統的單脈沖曲線上獲取的數據點轉換為反光和不反光圖標。采用通過/未通過閾值，可容易地在鏈路上精確 確定故障位置。 這一版本的視圖經過改進，可靈活地顯示OTDR圖表及其線 性視圖，而不需要來回切換以分析光纖鏈路。 雖然該線性視圖可簡化單個脈寬曲線OTDR測試結果的讀 取，但用戶仍需要設置OTDR參數。此外，還經常必須采集 多個曲線來全面鑒定光纖鏈路。閱讀下文，了解iOLM如何 能夠自動完成這些任務并提供精確的結果。

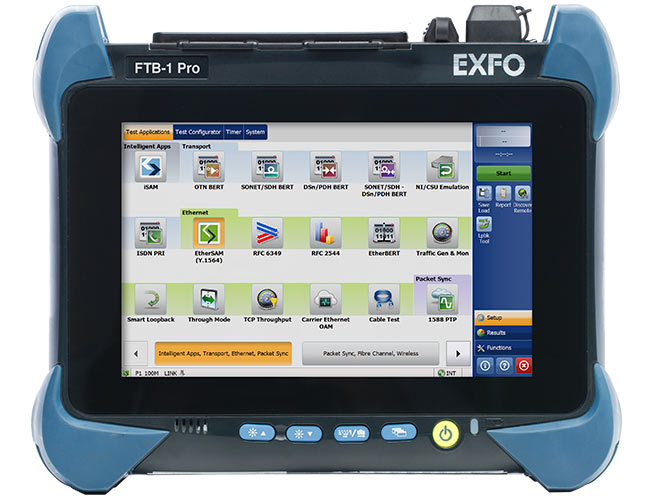

軟件測試工具 該系列基于平臺的軟件測試工具提高了FTB-1v2/FTB-1 Pro平臺的價值，提供了額外的測試功能，無須添加其它模塊或設備。

EXpert VoIP可從測試平臺直接生成VoIP呼叫來驗證服務開通和故障診斷期間的性能。

? 支持多種信令協議，包括SIP、SCCP、H.248/Megaco和H.323

? 支持MOS和R因子質量指標

? 使用可配置的通過/未通過閾值和RTP指標簡化測試

EXpert IP將六種常用的數據通信測試工具集成到一個基于平臺的應用程序中，確保能夠滿足現場技術人員的廣泛測 試需求。

? 利用VLAN掃描和LAN發現，迅速執行調試序列

? 驗證端到端ping和路由跟蹤

? 驗證FTP性能和HTTP可用性

這一款功能強大IPTV質量評估解決方案可模擬機頂盒并被動監測IPTV信息流，從而迅速、輕松地對IPTV設備進行 通過/未通過驗證。

? 提供實時的視頻預覽

? 可分析10個視頻數據流

? 提供全面的QoS和QoE指標，包括MOS值
